Bác nào đã từng có ý định đó chắc cũng gặp phải một vấn đề về cấp nguồn cho loa. Thông thường với những bộ loa “cùi” công suất nhỏ thì nó dùng nguồn +12V sau biến thế nguồn, ta chỉ việc tháo biến thế rồi câu ắc quy 12V vào là xong. Nhưng những bộ loa như thế thì nghe quá “lởm”, còn những bộ nghe hay, công suất lớn hơn như Jumboy 3000 hoặc Microlab M900 thì đều dùng nguồn +-12V đối xứng từ biến thế nguồn.
Vậy có 2 giải pháp đưa ra: một là dùng 2 ắc quy nối tiếp nhau (vậy là phải lắp thêm 1 cái ắc quy nữa, kéo theo phải thiết kế phần nạp cho nó cũng khá phức tạp) và hai là dùng mạch chuyển đổi +12V DC sang +-12V để cấp nguồn cho loa.
Em chọn phương án 2. Sau vài ngày nghiên cứu, vẽ mạch em đã làm xong bộ nguồn chuyển đổi. Sau đó, đi dây lắp trên xe. Kết quả cực tốt. Âm thanh khi đưa lên xe nghe hay hơn để bên ngoài.
Hôm em xuống gara nhờ họ đi dây loa và dây tín hiệu trong xe, bác chủ gara cũng rất “kết” và nhờ em làm cho bác ấy 3 bộ.
Và đây là quá trình em tự thiết kế và lắp ráp ạ.

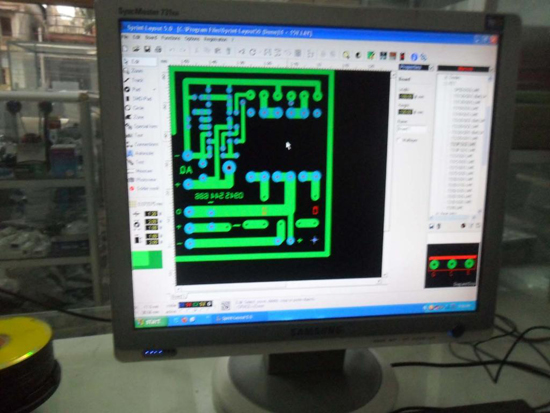

Thiết kế mạch trên máy tính:

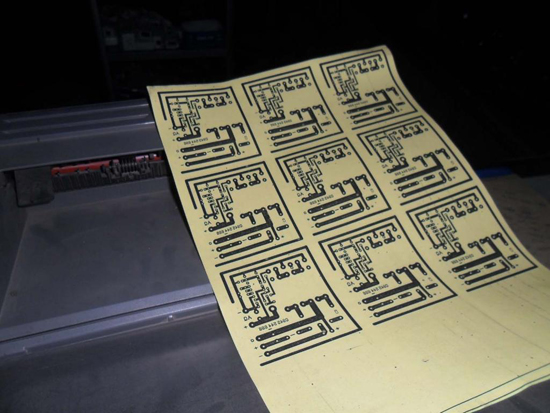

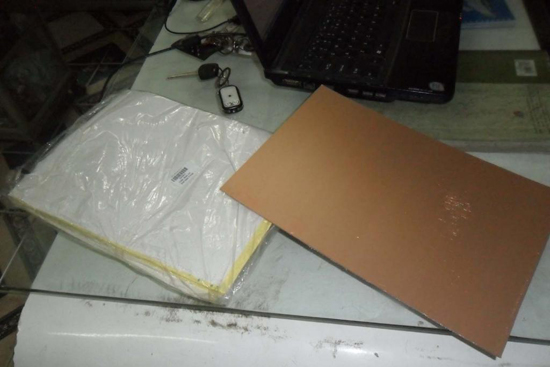

Phíp đồng A4 và giấy in mạch:

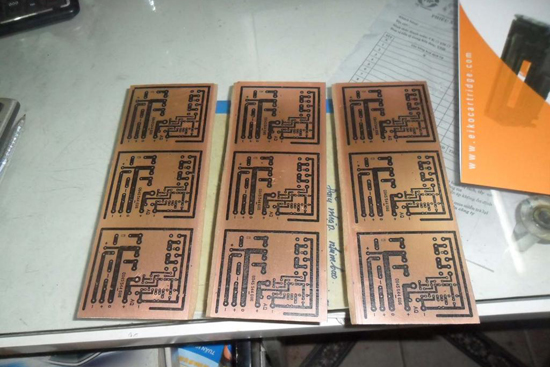

Cho mực in lên phíp đồng:
Pha nhựa thông loãng dùng quét mạch trong khi chờ đợi chú em ngâm mạch:
Đang ngâm mạch:

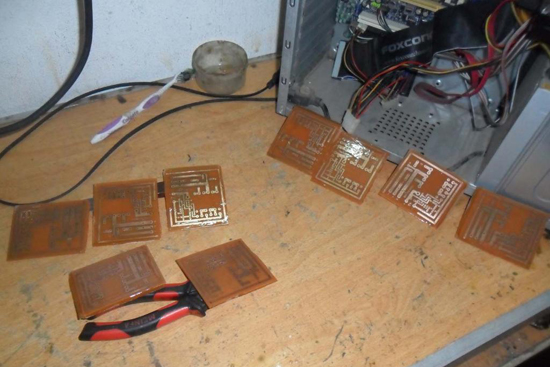

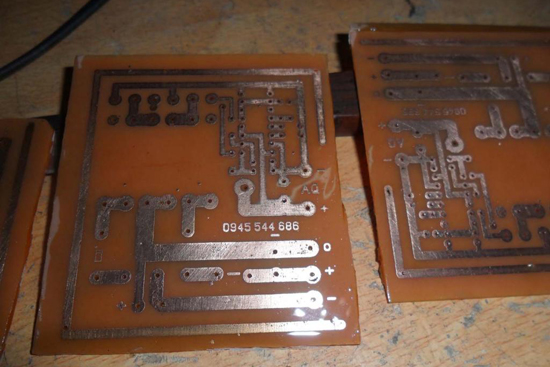

Ngâm xong, cắt thành từng bo và phủ nhựa thông:

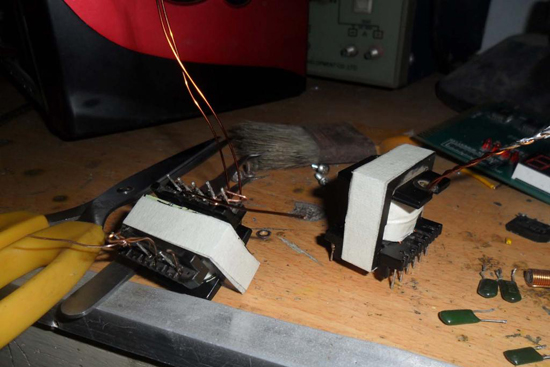

Quấn biến áp xung. Đây là khâu khó nhất và mất nhiều thời gian nhất:

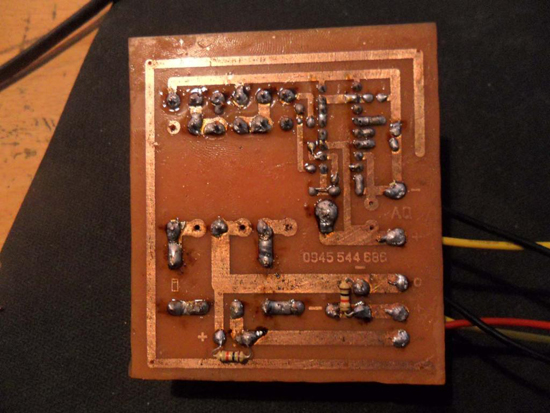

Hàn linh kiện:

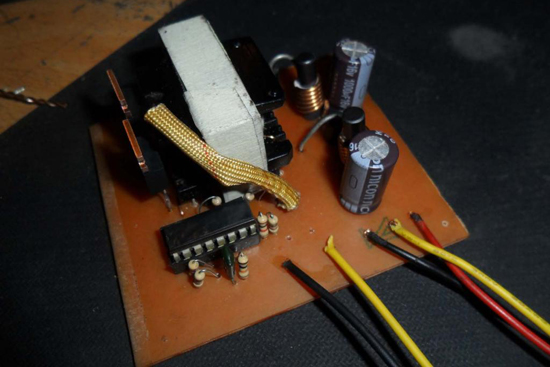

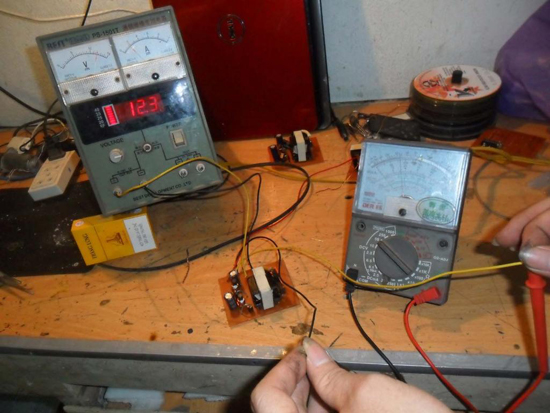

Hàn xong test thử mạch:

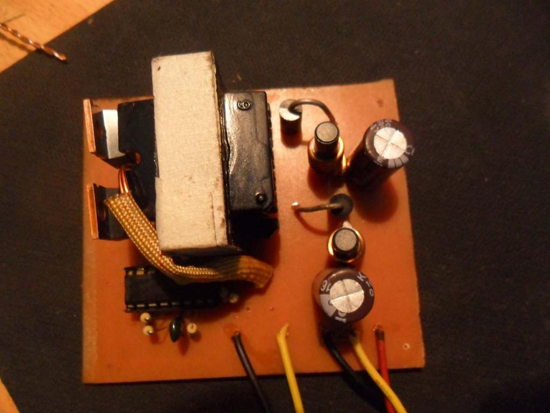

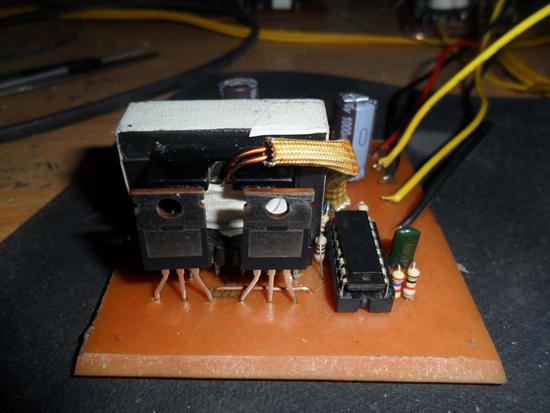

Sản phẩm đã hoàn thành:

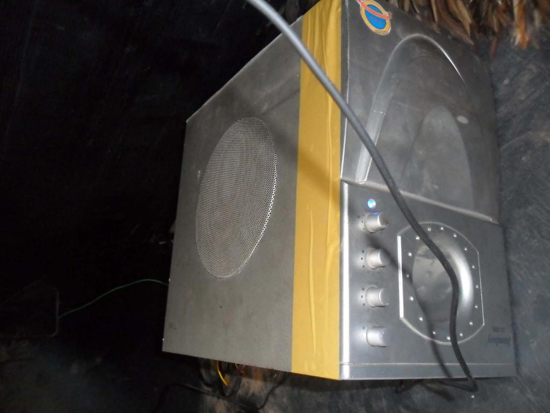

Đây là con Jumboy của em. Nhìn hơi cũ nhưng nghe "phê" lắm các bác ạ.

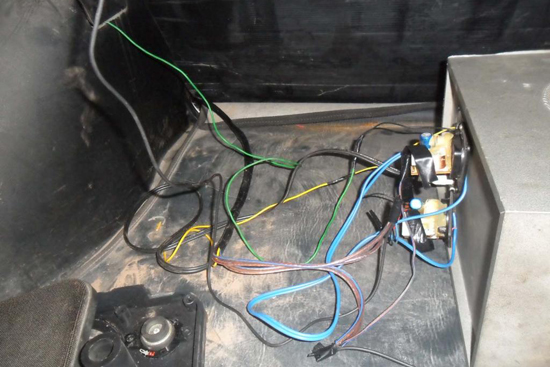

Loa đã lắp sau cốp xe. Lúc lắp bo vào bên trong thùng sub em quên không chụp ảnh. Cái bo lằng nhằng các bác nhìn thấy là em lắp thêm cái phân tần từ con loa JBL "xịn" vì em không dùng cả 4 loa vệ tinh của loa vi tính mà lấy 2 con JBL (Loa trung) để lắp cánh cửa (nhà còn thừa). Các bác có thể không lắp cũng không ảnh hưởng, nghe vẫn hay.

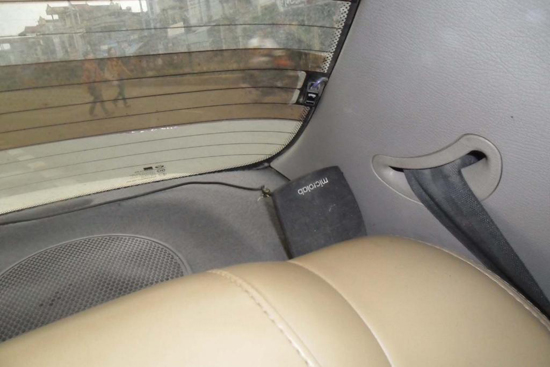

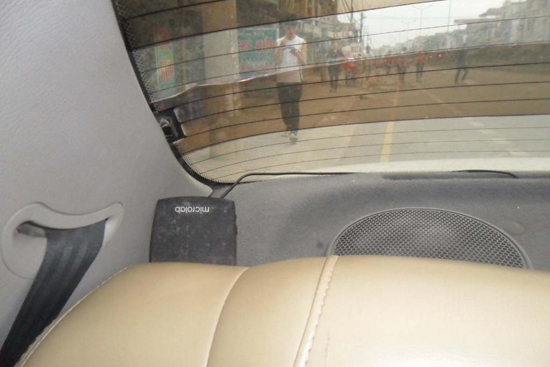

Loa vệ tinh em đấu qua phân tần coi như loa treble, dùng của Microlab. Em không biết tháo đưa xuống chỗ gắn loa thế nào nên để tạm như thế:
Có bác bảo em đặt cục loa ở đằng sau xe mà phanh gấp thì làm sao. Em xin thưa là em đã gắn bu lông với tấm gỗ sàn ở cốp xe rồi nên phanh kiểu gì cũng không lo ạ.

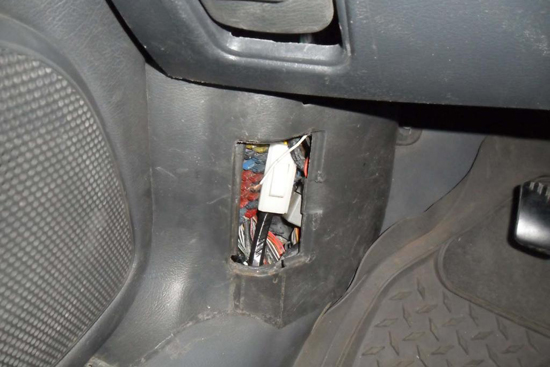

Chế 1 cái công tắc tắt nguồn cho hệ thống. Em đã đưa cầu chì vào hộp công tắc luôn (chống cháy nổ):

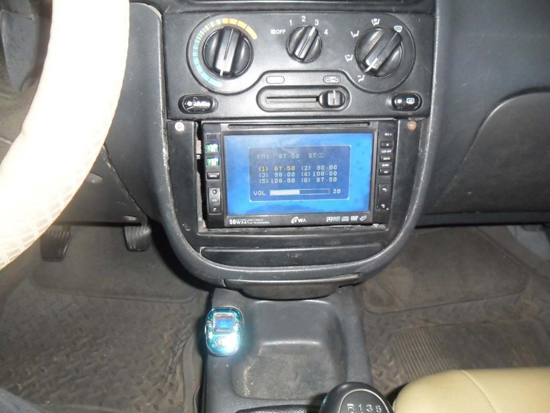

Đầu DVD đểu và tẩu MP3 của em. Khi nào có tiền em thay bộ đầu xịn hơn nghe nó đỡ sôi cao tần. Vì hệ thống loa này em cắm Ipod thì im đét, tiếng trong veo không sôi tý nào. Để thế này nghe kỹ mới thấy hơi sôi ở loa tép (treble).

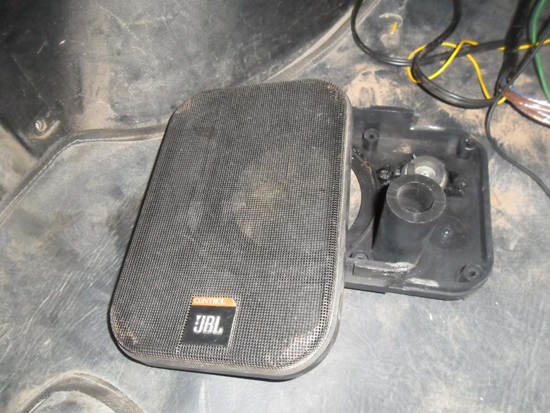

Đây là con loa JBL của em bị banh xác:
Và cuối cùng là clip. Nhưng em quay bằng máy ảnh nên không chuẩn tiếng như em nghe bằng tai ạ.
