Cách làm của em không phải bật nắp hay hàn xì, đục đẽo gì CD cả. Chất lượng âm thanh cũng phải được 98% so với CD, hơn các bộ Yatour 1,8 triệu đồng và cách hàn dây là cái chắc rồi. Mà chi phí thì không đến… 20 ngàn đồng. Em đảm bảo với các bác là cách làm này cực kỳ an toàn cho Heat Unit, vì đây là option nguyên bản, khi sản xuất nó đã có sẵn rồi, chỉ là có ít thông tin về nó thôi.

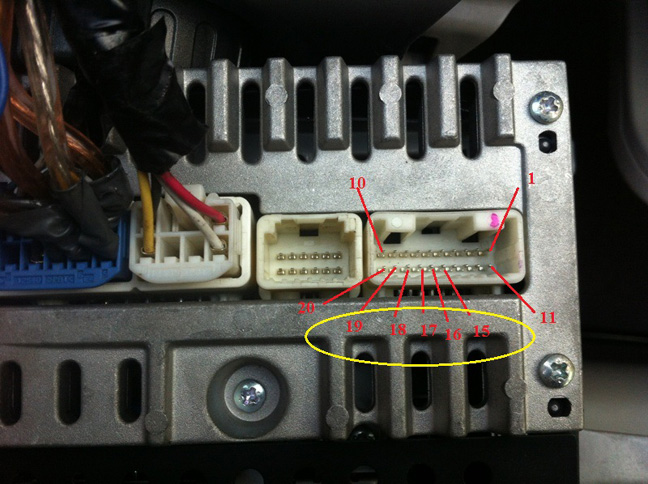

Tất cả những gì các bác cần làm là cắm thêm dây vào jack 20 pin đằng sau Head Unit. Hình ảnh của em nó đây ạ (các bácchỉ quan tâm đến pin 15 đến pin 19 thôi):

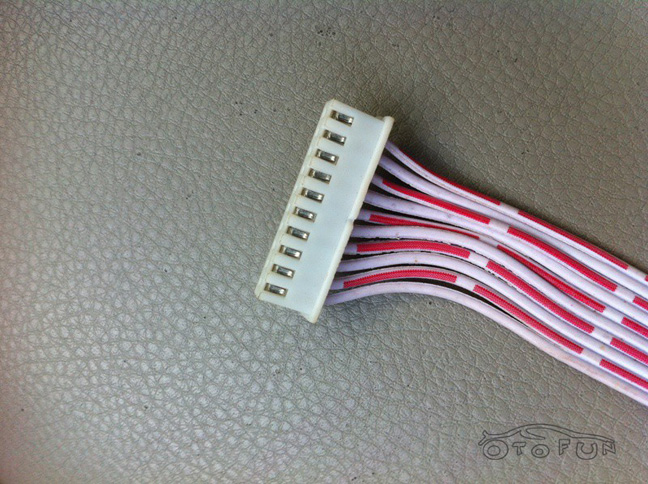

Nói về cái jack 20 pin, em tháo đầu CD ra là đã có sẵn rồi. Nhưng dùng jack này chế thêm chân thì chế được, tuy nhiên mất công lắm. Em ra chợ giời mua cái jack kiểu thế này:
Tháo chân kim loại bên trong từng pin ra để lắp vào jack 20 pin kia, nhưng các bác chú ý, lắp thì lắp được, tháo ra khó lắm.
Cách thứ 2: Các bác chọn mua jack cũ có 3 chân thôi. Vì jack cũ nhựa tốt hơn, jack nhỏ hơn, cắm phát vừa luôn. Sau khi mua, các bác tháo jack 20 pin này ra, cắm 2 cái jack 3 chân vào.
Nào, cùng bắt đầu thi công với em nhé. Đồ nghề chuẩn bị độ như sau:

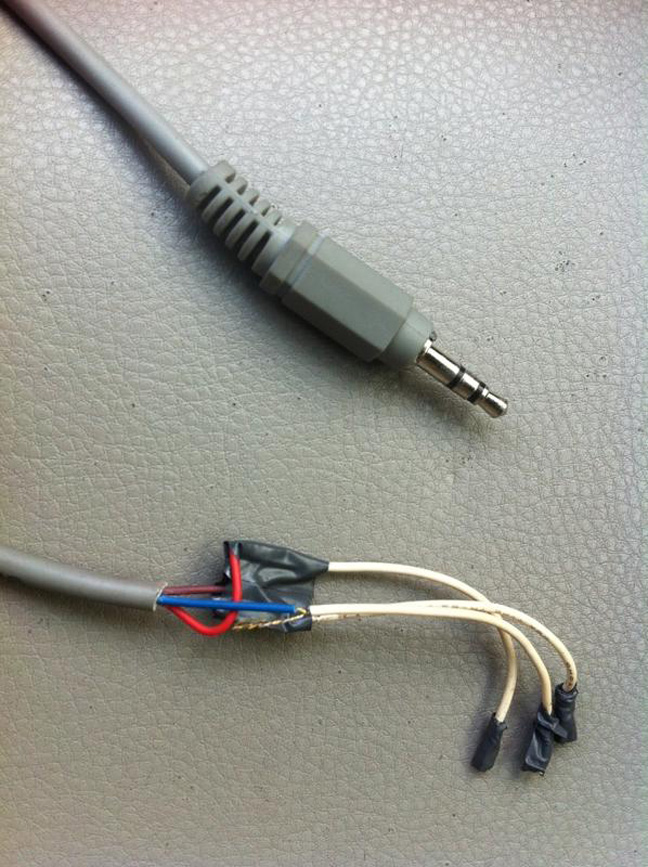

1. Jack 3.5: các bác cắt 1 đầu em nó ra sẽ thấy 3 dây (1 dây âm thanh vế trái, 1 dây âm thanh vế phải, 1 dây mass). Cái này chắc nhiều bác biết rồi.

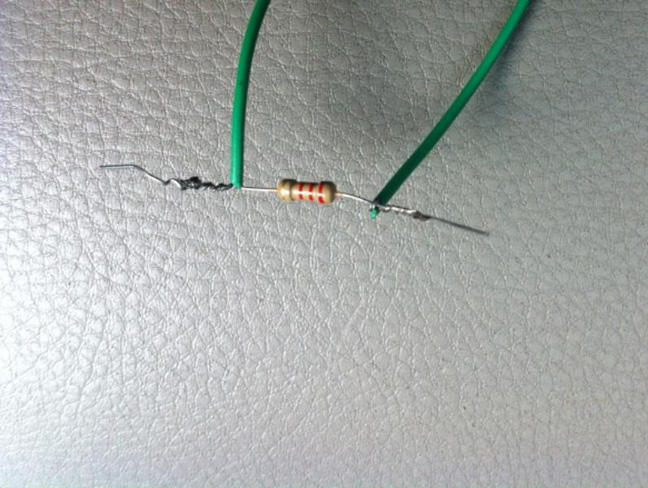

2. Một em điện trở 2.200 Ôm, các bác ra chợ giời mà xin.
Cách đấu dây rất đơn giản:
Pin 15 cắm dây tín hiệu âm thanh vào vế phải (Right in +)
Pin 16 cắm dây mas của âm thanh (mass -)
Pin 17 cắm dây tín hiệu âm thanh vào vế phải (left in +)
Để Head unit kích hoạt chế độ nhận thêm AUX IN, các bác phải nối pin 18 và 19 với nhau bằng một em điện trở hơn 2.200 ôm. Đây là giá trị điện trở để HU kích hoạt AUX IN, thấp hơn em dự là không được.

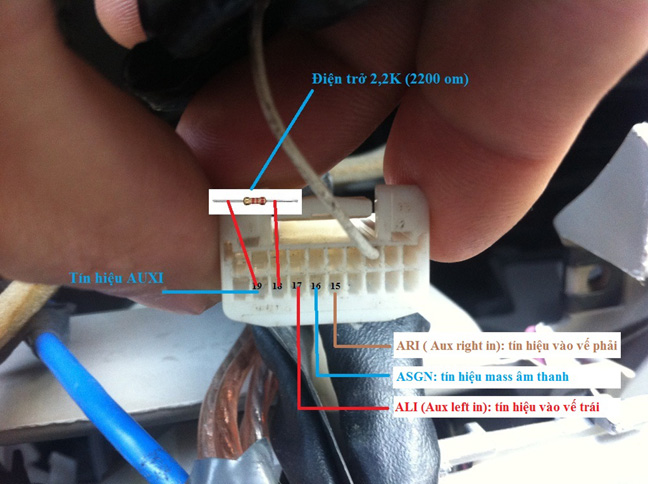

Hình ảnh đấu dây như sau:
Cắm dây và jack vào HU xong xuôi. Các bác cắm nguồn phát âm thanh vào jack 3.5, bật HU (khi cắm jack nếu HU đang bật sẽ kêu xoẹt xoẹt).
Ấn nút disc=>> HU chạy chế độ CD

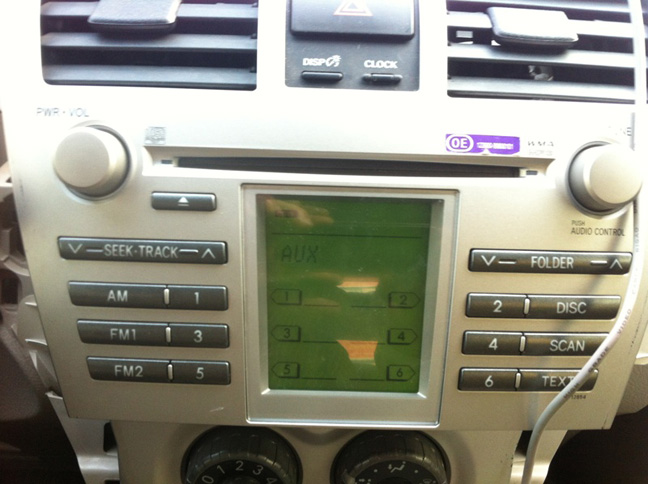

Ấn phát nữa em nó sẽ chuyển sang đế độ AUX IN. Như thế này đây ạ:
Bộ Yatour có thêm cổng thẻ nhớ và USB, còn nếu các bác chỉ cần AUX IN thì cách này cực ngon, cực bổ, cực rẻ, cực an toàn ạ.
Em đã “chuột bạch” rồi, đảm bảo với các bác 100% chạy ngon, 100% an toàn. Em mới thử Vios và Yaris, còn các dòng xe Toyota khác thì chưa. Nhưng em dự mấy em như Altis, Camry làm được hết ạ. Các bác khám phá thêm nhé.
Trên đây là chia sẻ của thành viên hienanhmip, diễn đàn OtoFun. Ban Biên tập OtoFun News xin trân trọng cảm ơn và mong tiếp tục nhận được chia sẻ của các thành viên trong diễn đàn.
Độc giả có thể xem chi tiết bài viết tại đây.
